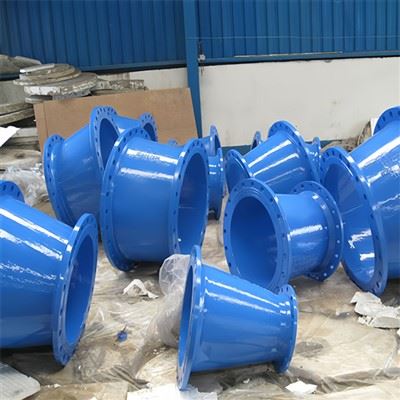

संकेंद्रित कम करने वाला पाइप पाइप के दोनों सिरों पर समाक्षीय केंद्र रेखाओं के साथ एक -टुकड़ा पतला संरचना अपनाता है। यह अद्वितीय संरचनात्मक डिज़ाइन मध्यम वितरण के दौरान द्रव पाइपलाइनों के लिए सुचारू व्यास संक्रमण को सक्षम बनाता है। वास्तविक परिचालन स्थितियों में, ऐसा कॉन्फ़िगरेशन प्रवाहित मीडिया के घर्षण प्रतिरोध को कम करता है और आंतरिक अशांत भंवर पीढ़ी को दबाता है, जो द्रव परिवहन पाइपलाइन प्रणालियों की कार्य कुशलता और परिचालन स्थिरता में सुधार करने में मदद करता है।
पाइप फिटिंग को दोनों सिरों पर एकीकृत रूप से गठित फ्लैंज के साथ निर्मित किया जाता है और बोल्ट फास्टनिंग के माध्यम से साइट पर इकट्ठा किया जाता है। यह व्यावहारिक संरचनात्मक मोड निरंतर कामकाजी परिस्थितियों में तंग संयुक्त फिटिंग और दीर्घकालिक स्थिर सीलिंग प्रदर्शन सुनिश्चित करता है। इस बीच, यह दैनिक डिस्सेप्लर, नियमित सुरक्षा निरीक्षण और नियमित रखरखाव को सरल बनाता है, प्रभावी ढंग से परिचालन लागत में कटौती करता है और पाइपलाइन उपकरणों की समग्र सेवा जीवन को बढ़ाता है।
पाइप फिटिंग की इस श्रृंखला के लिए गोलाकार ग्रेफाइट डक्टाइल आयरन को मुख्य निर्माण सामग्री के रूप में अपनाया जाता है। माइक्रोस्ट्रक्चर अवलोकन से पता चलता है कि गोलाकार ग्रेफाइट कण सामग्री मैट्रिक्स के अंदर समान रूप से वितरित होते हैं। यह उच्च प्रदर्शन इंजीनियरिंग सामग्री पारंपरिक कच्चा लोहा के उत्कृष्ट रासायनिक संक्षारण प्रतिरोध को बनाए रखते हुए, संतुलित यांत्रिक और संक्षारण रोधी व्यापक गुणों को प्राप्त करते हुए स्टील की उच्च तन्यता ताकत और नमनीय कठोरता को जोड़ती है।
पाइप फिटिंग की आंतरिक और बाहरी दोनों दीवारों की सतहों को एकसमान फ्यूजन बॉन्डेड एपॉक्सी (एफबीई) एंटी-संक्षारण कोटिंग के साथ इलाज किया जाता है। यह पूर्ण कवरेज सुरक्षात्मक संरचना जटिल कामकाजी परिस्थितियों में उत्पाद की पर्यावरणीय अनुकूलनशीलता को बढ़ाती है और समग्र परिचालन प्रदर्शन को स्थिर करती है। यह सामग्री की उम्र बढ़ने और संक्षारण बिगड़ने में देरी करता है, इस प्रकार नगरपालिका और औद्योगिक पाइपलाइन नेटवर्क में पाइप फिटिंग की प्रभावी सेवा जीवन को बढ़ाता है।
संरचनात्मक लाभ
संरचनात्मक विशेषताएं
| प्रदर्शन लाभ
|
समाक्षीय डिज़ाइन
| न्यूनतम दबाव हानि के साथ सुचारू द्रव प्रवाह सुनिश्चित करता है, गुहिकायन और शोर को रोकता है।
|
डबल निकला हुआ किनारा कनेक्शन
| सरल स्थापना और निष्कासन, उत्कृष्ट सीलिंग प्रदर्शन के साथ, लगातार रखरखाव की आवश्यकता वाले सिस्टम के लिए आदर्श।
|
पतला संक्रमण
| पाइप के व्यास में बदलाव के साथ दीवार की मोटाई में आसानी से परिवर्तन होता है, जो उच्च संरचनात्मक ताकत और बेहतर प्रभाव प्रतिरोध प्रदान करता है।
|
ठोस कास्टिंग
| वेल्डिंग दोषों से मुक्त, उत्कृष्ट अखंडता और मजबूत दबाव सहने की क्षमता सुनिश्चित करता है।
|
तन्य लौह सामग्री गुण
सामग्री मानक
कच्ची नमनीय लौह सामग्री और तैयार पाइप सहायक उपकरण दृढ़ता से तन्य लौह पाइपलाइन घटकों के लिए घरेलू और अंतर्राष्ट्रीय औद्योगिक मानकों के अनुरूप हैं। सभी उत्पादन और प्रसंस्करण प्रक्रियाएं मानकीकृत विशिष्टताओं के अनुसार कार्यान्वित की जाती हैं, जो पूरी तरह से औद्योगिक विनिर्माण मानदंडों और विभिन्न पाइपलाइन क्षेत्रों में व्यावहारिक इंजीनियरिंग अनुप्रयोग आवश्यकताओं को पूरा करती हैं।
यांत्रिक विशेषताएं
तन्य लौह सामग्री उत्कृष्ट तन्य क्षमता और तन्य विरूपण प्रतिरोध का दावा करती है। इसके व्यापक यांत्रिक संकेतक सामान्य स्टील सामग्रियों के बराबर हैं, जो फिटिंग को पाइपलाइन संचालन के दौरान तात्कालिक उच्च दबाव प्रभाव का सामना करने और वास्तविक इंजीनियरिंग परिदृश्यों में नींव निपटान के कारण संरचनात्मक तनाव भिन्नता के अनुकूल बनाने में सक्षम बनाता है।
संक्षारण प्रतिरोध
गोलाकार ग्रेफाइट डक्टाइल आयरन सामान्य ग्रे कास्ट आयरन की तुलना में बेहतर संक्षारणरोधी प्रदर्शन प्रदान करता है। यह विभिन्न पाइपलाइन ऑपरेटिंग वातावरणों में एसिड, क्षार और विभिन्न जटिल रासायनिक मीडिया द्वारा प्रेरित संरचनात्मक क्षति और प्रदर्शन क्षीणन से प्रभावी ढंग से बच सकता है।
लोड दर्ज़ा
अनुकूलित संरचनात्मक डिजाइन और प्रीमियम सामग्री विशेषताएँ पाइप फिटिंग को विभिन्न कार्य परिस्थितियों में विश्वसनीय भार {{0}वहन और दबाव {{1}प्रतिरोध प्रदर्शन से सुसज्जित करती हैं। यह मजबूत पर्यावरणीय अनुकूलनशीलता दर्शाता है और जटिल और परिवर्तनशील पाइपलाइन इंजीनियरिंग परिदृश्यों में स्थिर संचालन बनाए रखता है।
एफबीई कोटिंग प्रौद्योगिकी और लाभ
कोटिंग विशेषताएँ
| तकनीकी मापदंड
| प्रदर्शन विशेषताएँ
|
कोटिंग प्रक्रिया
| शॉट ब्लास्टिंग → मध्यम-आवृत्ति प्रीहीटिंग → पाउडर छिड़काव → पिघला हुआ इलाज
| मजबूत कोटिंग आसंजन, पिनहोल और बुलबुले से मुक्त
|
कोटिंग की मोटाई
| उद्योग मानकों के अनुसार आंतरिक और बाहरी सतहों को लेपित किया गया
| लंबा संक्षारण प्रतिरोध जीवनकाल, स्थिर और विश्वसनीय
|
परिचालन तापमान
| विस्तृत तापमान रेंज
| विविध जलवायु और मध्यम तापमान के अनुकूल
|
रासायनिक स्थिरता
| अम्ल, क्षार, लवण, तेल और विभिन्न अन्य संक्षारक मीडिया के प्रति प्रतिरोधी
| कठोर परिचालन वातावरण के लिए उपयुक्त
|
स्वच्छता प्रदर्शन
| प्रासंगिक पेयजल स्वच्छता मानकों का अनुपालन करता है
| पीने योग्य जल प्रणालियों में उपयोग के लिए उपयुक्त
|
अनुप्रयोग परिदृश्य
नगर निगम इंजीनियरिंग
स्थिर संरचनात्मक प्रदर्शन और उच्च परिचालन विश्वसनीयता की विशेषता के साथ, पाइप फिटिंग की इस श्रृंखला का व्यापक रूप से शहरी नगरपालिका बुनियादी ढांचा परियोजनाओं में उपयोग किया जाता है। इसके अनुप्रयोग के दायरे में शहरी घरेलू जल आपूर्ति और जल निकासी पाइप नेटवर्क, केंद्रीकृत सीवेज उपचार सुविधाएं और शहरी वर्षा जल संग्रह और निर्वहन पाइपलाइन सिस्टम शामिल हैं।
औद्योगिक क्षेत्र
इस प्रकार की पाइप फिटिंग विभिन्न औद्योगिक क्षेत्रों में मध्यम संचरण पाइपलाइनों के लिए उपयुक्त है। यह जटिल और कठोर औद्योगिक परिचालन वातावरण के अनुकूल पेट्रोकेमिकल उत्पादन, थर्मल पावर संचालन, धातुकर्म प्रसंस्करण और कागज निर्माण विनिर्माण के लिए द्रव संदेश प्रणालियों का समर्थन करता है।
अन्य क्षेत्र
कठोर अभिन्न संरचना और टिकाऊ एंटी-संक्षारण क्षमता द्वारा समर्थित, उत्पाद कई विशेष इंजीनियरिंग परिदृश्यों पर लागू होता है। इसे आम तौर पर पोर्ट टर्मिनल पाइपलाइन सिस्टम, खदान माध्यम परिवहन पाइपलाइनों और कृषि सिंचाई पाइपलाइनों में स्थापित किया जाता है, जिनके लिए उच्च {{2} ताकत और उच्च {{3} स्थिरता वाले पाइप कनेक्शन भागों की आवश्यकता होती है।
