डक्टाइल आयरन पाइप और फिटिंग के अनुप्रयोग में, डबल {{0}फ़्लैंग्ड छोटे पाइप और सिंगल {{1}फ़्लैंग्ड इंसर्ट पाइप, फ़्लैंग्ड पाइप कनेक्शन के दो सामान्य रूप से उपयोग किए जाने वाले प्रकार हैं। मुख्य अंतर कनेक्शन संरचना, स्थापना परिदृश्य और कार्यात्मक अनुकूलनशीलता में निहित हैं। निम्नलिखित तीन पहलुओं से विस्तृत विवरण प्रदान करेगा: समानताएं, मुख्य अंतर और अनुप्रयोग अनुशंसाएँ।
समानताएँ (मुख्य समानताएँ)
सामग्री और बुनियादी कार्य सुसंगत हैं।
सभी लचीले लोहे (जीबी/टी 13295, आईएसओ 2531 और अन्य मानकों के अनुरूप) से बने हैं, और इनमें उच्च शक्ति, उच्च क्रूरता, संक्षारण प्रतिरोध और निपटान प्रतिरोध की विशेषताएं हैं। उनका मुख्य उपयोग पानी, गैस और सीवेज जैसे मीडिया का परिवहन करना है, और वे नगरपालिका पाइप नेटवर्क और औद्योगिक पाइपलाइन प्रणालियों के लिए उपयुक्त हैं।
निकला हुआ किनारा कनेक्शन के मुख्य लाभ
निकला हुआ किनारा बोल्ट द्वारा सील किया गया है, जिसमें एक मजबूत कनेक्शन, अच्छा सीलिंग प्रदर्शन और आसान डिस्सेप्लर शामिल है। यह उच्च दबाव (PN10/PN16/PN25 दबाव रेटिंग) का सामना कर सकता है और बाद में रखरखाव, मरम्मत या पाइपलाइन विस्तार के लिए सुविधाजनक है।
विनिर्माण प्रक्रियाएँ एक ही मूल की हैं
सभी निकला हुआ किनारा सिरों को कास्टिंग द्वारा एकीकृत रूप से बनाया जाता है (या बाद में वेल्ड किया जाता है, जीबी/टी 9119 और ईएन 1092 जैसे निकला हुआ किनारा मानकों के अनुरूप)। औद्योगिक पाइपलाइनों की स्थापना सहिष्णुता आवश्यकताओं को पूरा करते हुए, समान दीवार की मोटाई और उच्च आयामी सटीकता सुनिश्चित करने के लिए पाइप बॉडी केन्द्रापसारक कास्टिंग प्रक्रिया को अपनाती है।
मिलान सील अनुकूलता
एक सील प्राप्त करने के लिए सभी निकला हुआ किनारा कनेक्शन सिरों को गैसकेट (जैसे रबर गैसकेट या सर्पिल घाव गैसकेट) के साथ फिट किया जाना चाहिए। गैसकेट विनिर्देशों को निकला हुआ किनारा दबाव रेटिंग और नाममात्र व्यास (DN50-DN2000) से मेल खाना चाहिए, जो इसे अत्यधिक बहुमुखी बनाता है।

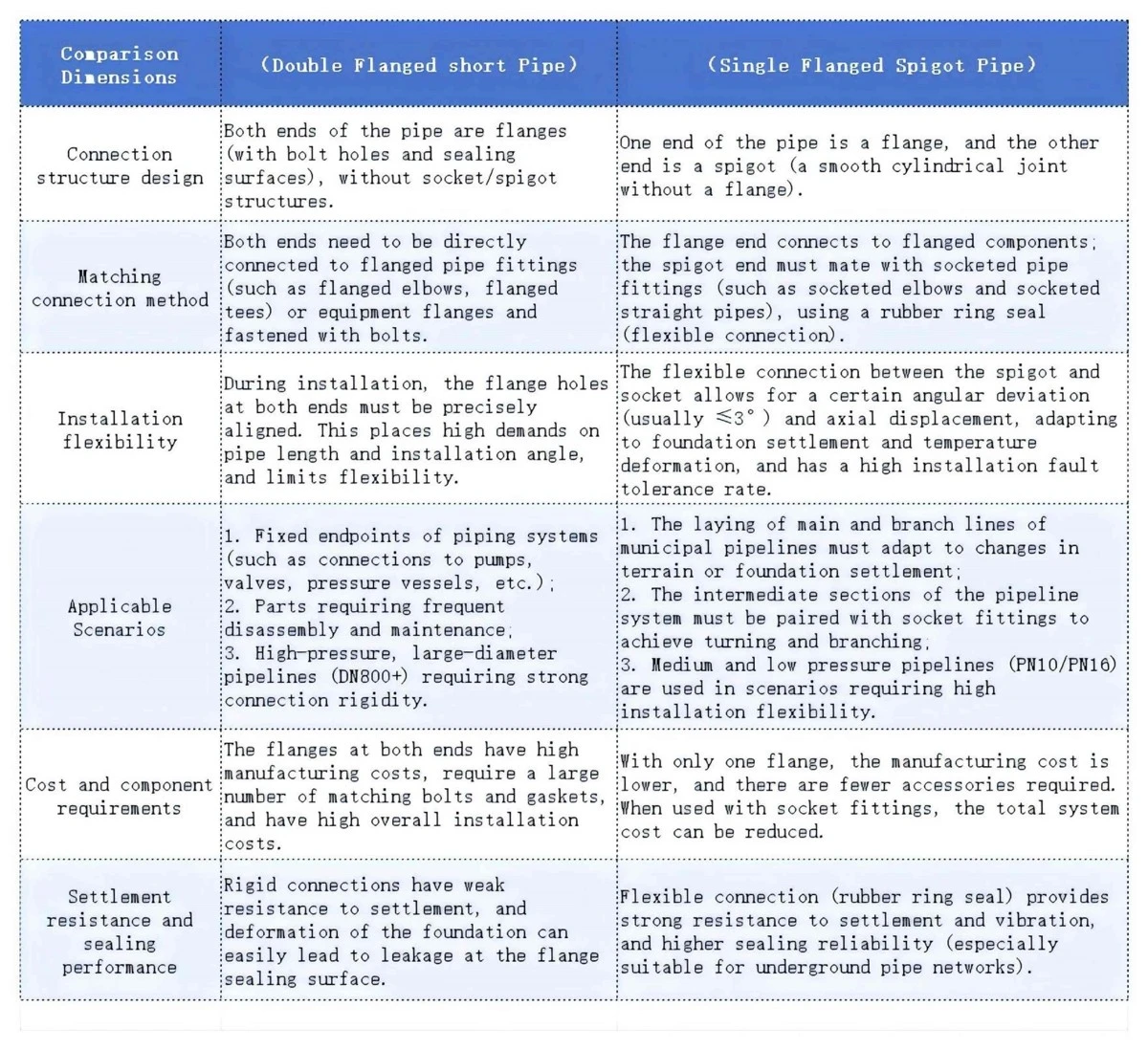

मुख्य अंतर (संरचनात्मक, स्थापना और दृश्य 3डी तुलना)
मुख्य चयन सिफ़ारिशें (वास्तविक अनुप्रयोग परिदृश्यों के आधार पर)
डबल-फ्लैंग्ड शॉर्ट पाइप
ऐसी स्थितियाँ जहां डबल-फ्लैंज्ड छोटे पाइपों को प्राथमिकता दी जाती है
पाइपलाइनों को सीधे उपकरण (जैसे पंप आउटलेट, वाल्व, मीटर) या निश्चित संरचनाओं से जोड़ा जाना चाहिए, जिसके लिए सुरक्षित कनेक्शन की आवश्यकता होती है और कोई विस्थापन नहीं होता है;
उच्च दबाव और मजबूत कंपन के अधीन पाइपलाइन प्रणालियों को स्थिरता सुनिश्चित करने के लिए कठोर कनेक्शन की आवश्यकता होती है
बाद में बार-बार जुदा करना और रखरखाव की आवश्यकता होती है (उदाहरण के लिए, औद्योगिक परिसंचारी जल प्रणाली, वाल्व कुओं में पाइपलाइन)।
निकला हुआ किनारा सॉकॉट
एकल -फ्लैंग्ड सॉकॉट पाइपों के लिए पसंदीदा परिदृश्य
नगरपालिका जल आपूर्ति, जल निकासी और गैस पाइपलाइनों की भूमिगत बिछाने को इलाके की उथल-पुथल या नींव निपटान के अनुकूल होना चाहिए।
पाइपलाइन प्रणाली मुख्य रूप से सॉकेट प्रकार की फिटिंग का उपयोग करती है (उदाहरण के लिए, अधिकांश नगरपालिका पाइप नेटवर्क सॉकेट कनेक्शन का उपयोग करते हैं), जिसके लिए केवल स्थानीय निकला हुआ किनारा घटकों की आवश्यकता होती है।
स्थापना दक्षता और लागत नियंत्रण प्राप्त करने के लिए, बोल्ट, फ्लैंज और अन्य सहायक उपकरण का उपयोग कम किया जाना चाहिए।
