औद्योगिक पाइपलाइन मोड़ कनेक्शन में, जबकि 90 डिग्री पाइपलाइन मोड़ प्राप्त करने के लिए डबल {{0}फ्लैंज 90 डिग्री डक{{2}फ़ुट मोड़ और नियमित मोड़ दोनों का उपयोग किया जाता है, वे संरचनात्मक डिजाइन, स्थापना विधियों और लागू परिदृश्यों में काफी भिन्न होते हैं। गलत मोड़ चुनने से न केवल स्थापना लागत बढ़ सकती है बल्कि संभावित रूप से रिसाव का खतरा भी हो सकता है। यह आलेख आपकी परिचालन स्थितियों का सटीक मिलान करने में आपकी सहायता के लिए तीन मुख्य आयामों से दोनों के बीच अंतर को तोड़ता है।
संरचनात्मक डिज़ाइन:
सबसे स्पष्ट अंतर इसमें है कि फ़्लैंज शामिल है या नहीं, जो सीधे बाद के पाइपलाइन कनेक्शन की सुविधा को प्रभावित करता है:

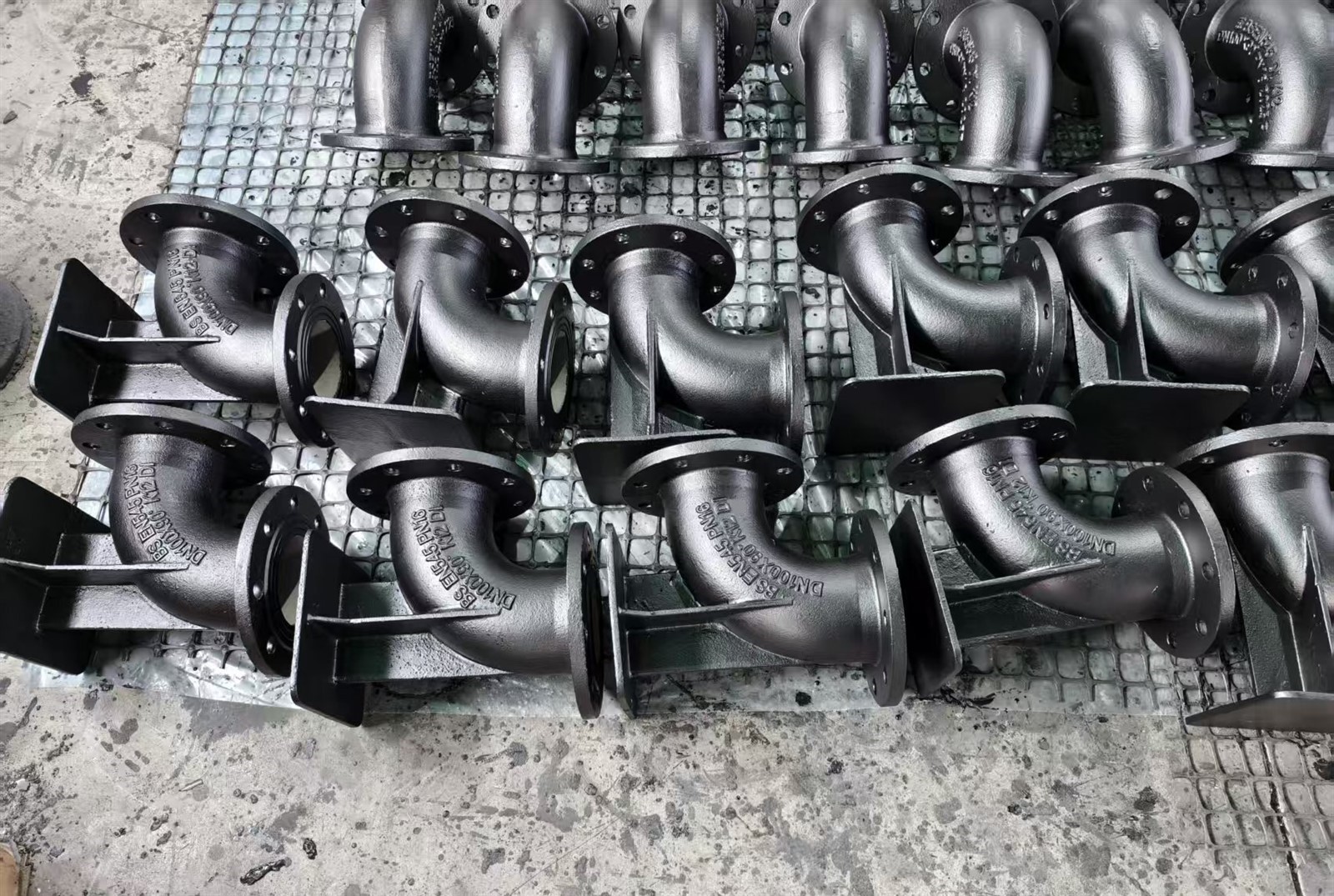

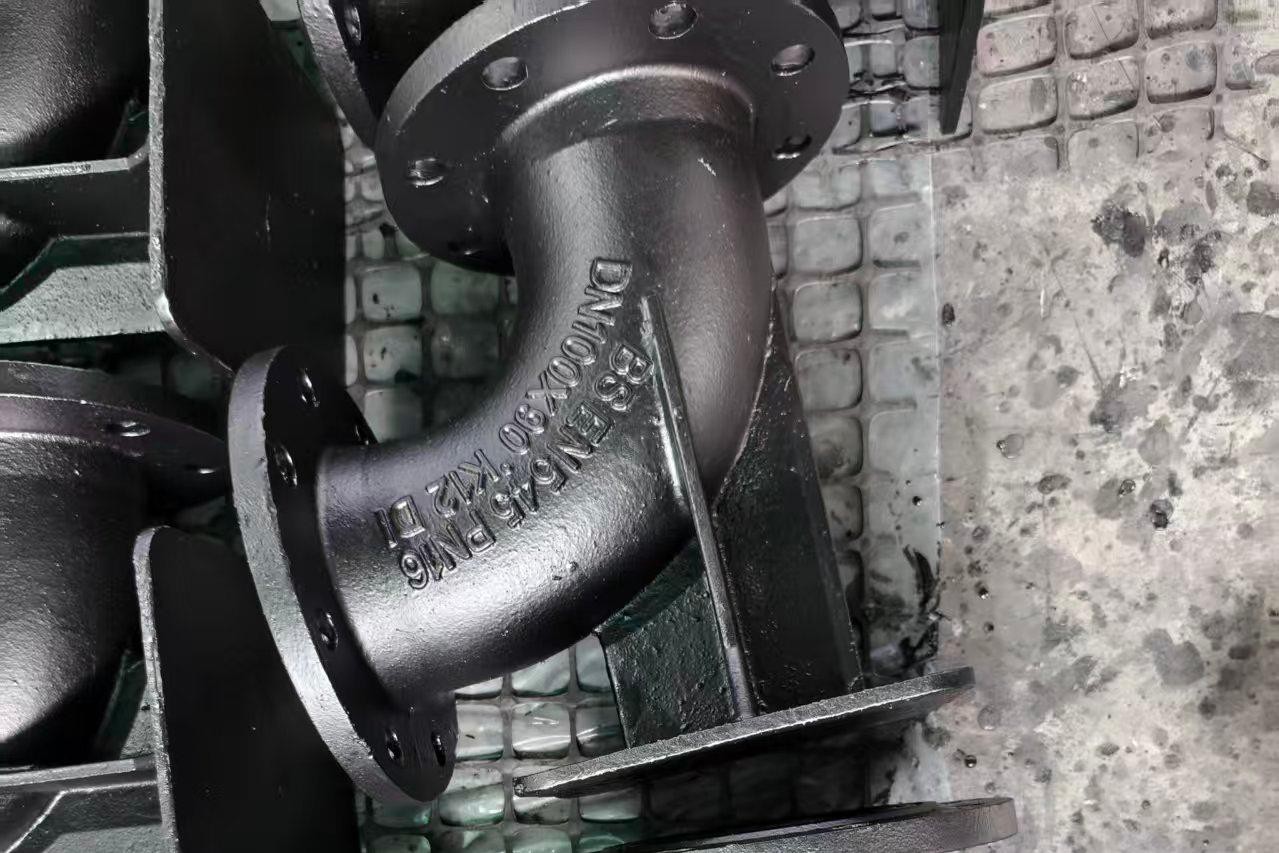

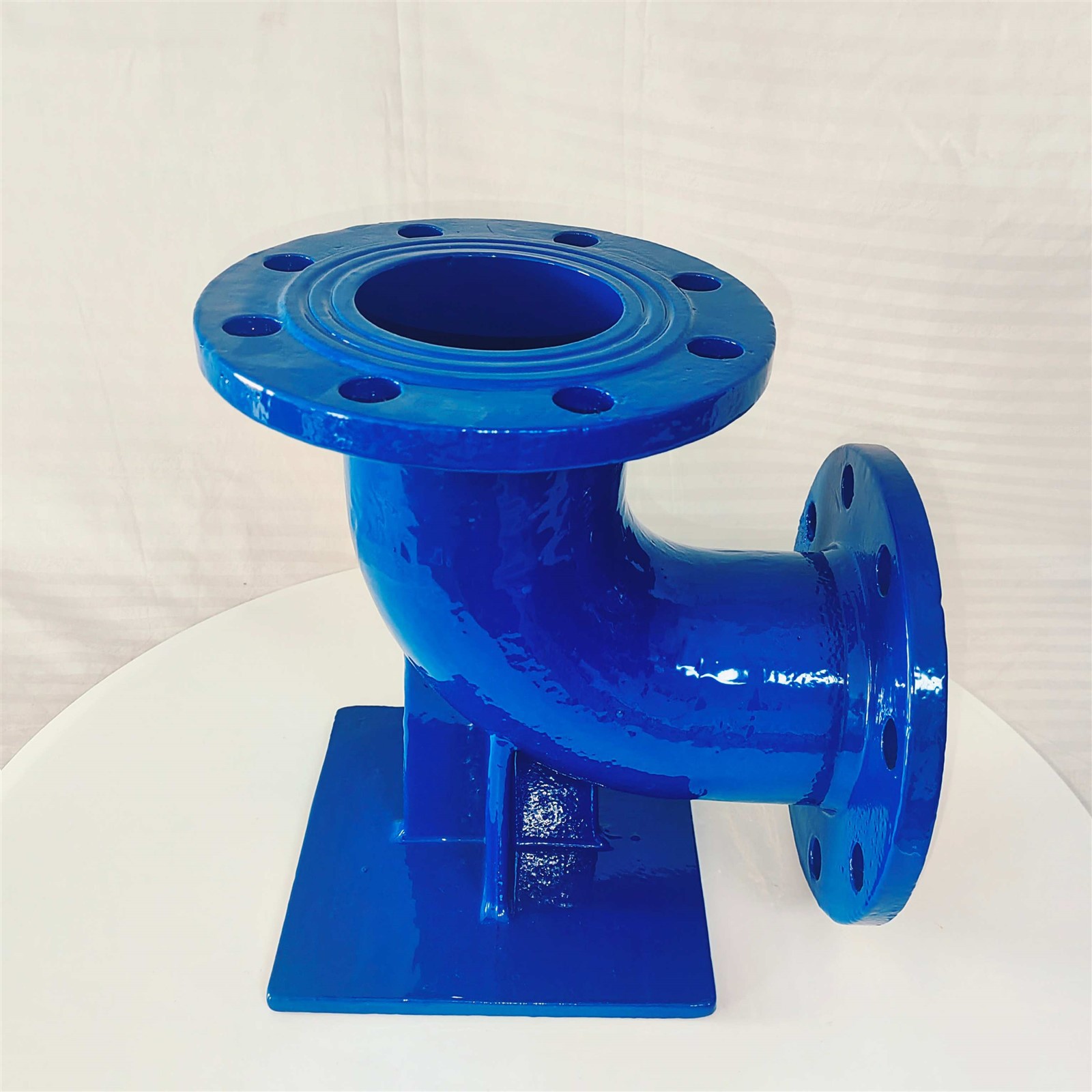

- डबल-फ्लैंग्ड 90 डिग्री डक-फुट मोड़:
यह एक "समाप्त एकीकृत" संरचना है। मानक फ्लैंज मोड़ के दोनों सिरों पर पहले से निर्मित होते हैं। फ्लैंज और बेंड बॉडी को वेल्डेड या एकीकृत रूप से डाला जाता है, और फ्लैंज सीलिंग सतहों को पहले से ही मशीनीकृत किया जाता है, जिससे अतिरिक्त फ्लैंज वेल्डिंग की आवश्यकता समाप्त हो जाती है। इसका "डक-फ़ुट" डिज़ाइन इंस्टॉलेशन स्थिरता को भी बढ़ाता है, गुरुत्वाकर्षण या कंपन के कारण पाइपलाइन मोड़ पर विस्थापन को रोकता है।
- मानक मोड़:
ज्यादातर "फ्लैंगलेस नंगे पाइप" संरचनाएं, जिनमें फ्लैट या बेवेल्ड सिरों के साथ पाइप बॉडी (आमतौर पर कार्बन स्टील या स्टेनलेस स्टील से बनी) में केवल 90 डिग्री का मोड़ होता है। यदि अन्य पाइपों/उपकरणों से कनेक्शन की आवश्यकता है, तो अतिरिक्त फ्लैंज (या थ्रेडेड फिटिंग) को वेल्ड किया जाना चाहिए, और फ्लैंज सीलिंग सतह को वेल्डिंग के बाद माध्यमिक मशीनिंग की आवश्यकता होती है, जिससे प्रक्रिया अधिक जटिल हो जाती है।
इंस्टॉलेशन तरीका:
संरचनात्मक अंतर सीधे तौर पर स्थापना प्रक्रियाओं, उपकरण आवश्यकताओं और समय की खपत को काफी भिन्न करते हैं, विशेष रूप से साइट निर्माण दक्षता को प्रभावित करते हैं:
01
- डबल-फ्लैंग्ड 90 डिग्री डक-फुट मोड़
इंस्टालेशन "प्लग एंड प्ले" है, जिसके लिए ऑन-साइट वेल्डिंग की आवश्यकता नहीं है।
02
मानक मोड़
इंस्टॉलेशन के लिए विशेष वेल्डिंग तकनीकों पर निर्भर होकर "मल्टी{0}}स्टेप मशीनिंग" की आवश्यकता होती है।
लागू परिदृश्य:
| तुलना आयाम | डबल-फ्लैंज 90 डिग्री डकफुट बेंड | मानक निकला हुआ किनारा मोड़ |
| दाब मूल्यांकन | मध्यम-उच्च दबाव स्थितियों (पीएन1.6-पीएन16एमपीए) के लिए उपयुक्त। निकला हुआ किनारा कनेक्शन मजबूत सीलिंग सुनिश्चित करता है, जो विषाक्त, ज्वलनशील और विस्फोटक मीडिया (जैसे, रासायनिक, तेल और गैस पाइपलाइन) के लिए आदर्श है। | कम -दबाव की स्थिति (पीएन 1.0 एमपीए से कम या उसके बराबर) के लिए उपयुक्त। दबाव में उतार-चढ़ाव के कारण वेल्डेड जोड़ों में रिसाव का खतरा होता है; साधारण पानी और संपीड़ित वायु पाइपलाइनों के लिए आदर्श। |
| स्थापना वातावरण | वेल्डिंग की स्थिति या तंग शेड्यूल के बिना परिदृश्यों के लिए पसंदीदा (उदाहरण के लिए, इनडोर स्वच्छ पाइपलाइन, विस्फोट प्रूफ कार्यशालाएं, पुरानी पाइपलाइन नवीकरण)। | वेल्डिंग की स्थिति और लागत संवेदनशीलता वाले दृश्यों के लिए उपयुक्त (उदाहरण के लिए, आउटडोर नगरपालिका पाइप नेटवर्क, कम दबाव वाली पानी की पाइपलाइन)। |
| रखरखाव की जरूरतें | निकला हुआ किनारा कनेक्शन आसान जुदा करना सक्षम बनाता है; रखरखाव के लिए केवल प्रतिस्थापन के लिए बोल्ट को ढीला करने की आवश्यकता होती है (पाइप काटने की आवश्यकता नहीं)। | वेल्डेड कनेक्शन को अलग करना मुश्किल है; रखरखाव के लिए वेल्ड बिंदुओं को काटने की आवश्यकता होती है, जो पाइपलाइन की अखंडता को नुकसान पहुंचाती है और रखरखाव की लागत बढ़ाती है। |
| लागत संबंधी विचार | उच्च प्रारंभिक खरीद लागत (एकीकृत फ्लैंज), लेकिन कम स्थापना और रखरखाव लागत, उच्च समग्र लागत {{0}प्रभावशीलता प्रदान करती है। | कम प्रारंभिक खरीद लागत (नंगे पाइप), लेकिन उच्च वेल्डिंग, प्रसंस्करण और रखरखाव लागत, इसे दीर्घकालिक उपयोग के लिए अलाभकारी बनाती है। |
डबल{{0}फ़्लेंज 90 डिग्री डक{{2}फ़ुट बेंड एक "एक{3}कदम" पेशेवर समाधान है, जो सीलिंग, दक्षता और रखरखाव के लिए उच्च आवश्यकताओं के साथ काम करने की स्थिति के लिए उपयुक्त है; साधारण मोड़ लागत को प्राथमिकता देने वाला एक बुनियादी विकल्प है, जो कम दबाव, सरल कनेक्शन परिदृश्यों के लिए उपयुक्त है। लागत को नियंत्रित करते हुए स्थिर पाइपलाइन संचालन सुनिश्चित करने के लिए वास्तविक कामकाजी परिस्थितियों के आधार पर सही विकल्प चुनना महत्वपूर्ण है।
